Летний душ из профильной трубы: размеры каркаса, раскрой и смета

Размеры каркаса летнего душа из профтрубы

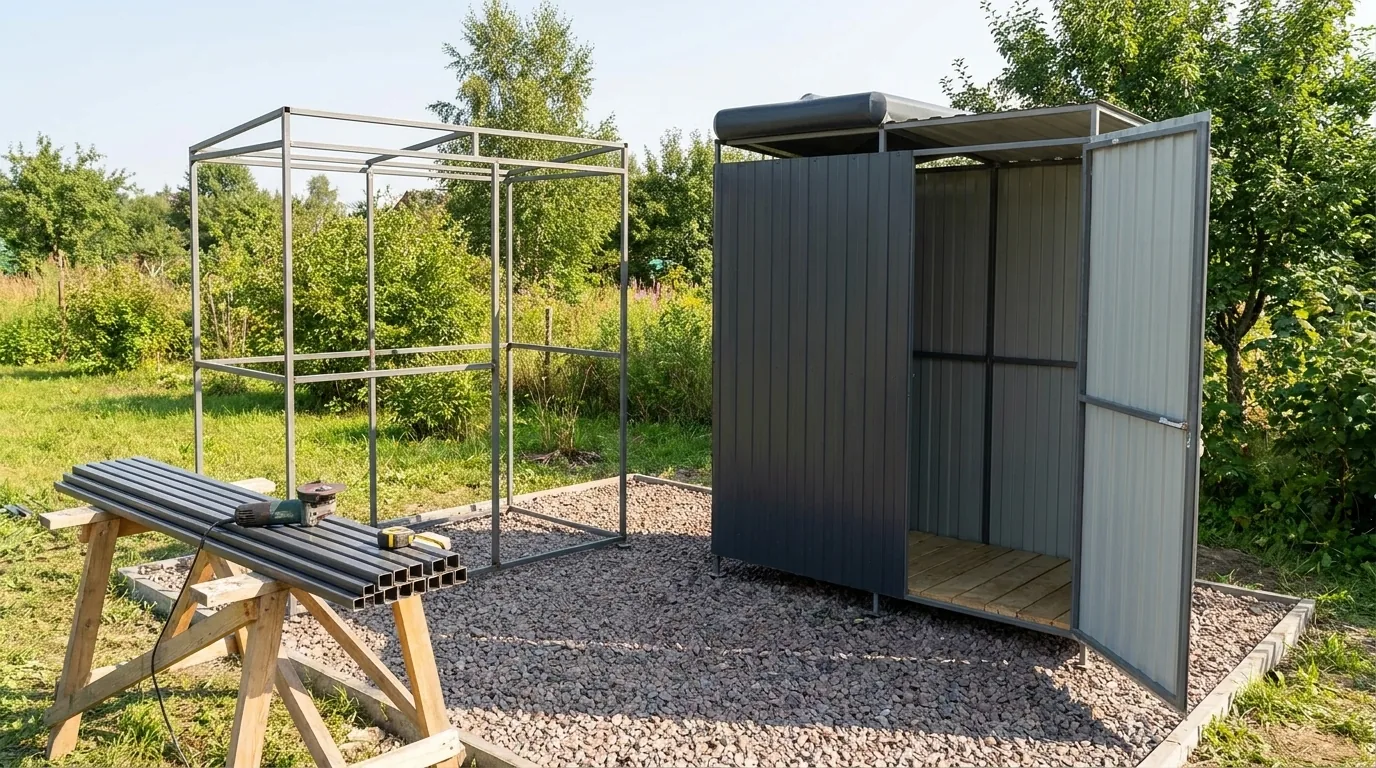

Каркас делают метр на метр в плане и 2,3 метра по стойкам: так сверху остаётся место под бак, а под лейкой спокойно стоит высокий человек. Если нужна сухая раздевалка, длину секции увеличивают до двух метров. Размеры в таблице даны по наружному габариту, стойки 40×40 мм в плане учтены.

Общий разбор размеров, места на участке и слива лежит в статье летний душ своими руками. Здесь речь только про металл.

Какое сечение трубы и какая стенка нужны

На стойки, обе обвязки и перемычки под бак берут трубу 40×40×2 мм, на ригели, раму двери и укосину — 20×20×2 мм. Двух сечений хватает, а каждый лишний типоразмер означает лишний хлыст с остатком, который девать некуда.

Стенку 1,5 мм брать не стоит. Для сварки инвертором она ещё годится, но в душе металл почти всегда мокрый, и тонкая стенка проржавеет насквозь раньше толстой. Труба 40×20 подойдёт на ригели и дверь, но её придётся докупать отдельным хлыстом, а выигрыша в весе на таком каркасе нет. Сечение крупнее 40×40 избыточно: металла уйдёт больше, а нагрузка у душа небольшая (подробно в разделе про бак).

Раскрой: сколько метров и сколько хлыстов

На кабину 1×1×2,3 м нужно 18,4 м трубы 40×40 и около 14 м трубы 20×20. Хлысты продают по 6 метров, поэтому покупают четыре хлыста 40×40 и три хлыста 20×20, всего около 78 кг металла (14,71 кг на хлыст 40×40×2 по сведениям «Петровича», 20×20 посчитан по формуле, около 1,08 кг на метр).

Отрезков по 0,92 м из трубы 40×40 нужно десять: четыре в нижней обвязке, четыре в верхней и два под бак. Пилят болгаркой по угольнику, а следующие отрезки размечают по первому готовому. Для душа с раздевалкой 2×1 м уходит около 29 м трубы 40×40 и около 24 м трубы 20×20, то есть по пять хлыстов каждой.

Сварка или болты: как соединить каркас

Сварка даёт самый жёсткий каркас и делается быстро. Две боковые рамы 1,0 × 2,3 м кладут на ровный пол, прихватывают в каждом углу и проверяют диагонали рулеткой. Когда диагонали сошлись, рамы ставят вертикально, связывают обвязками, снова проверяют диагонали и только потом проваривают швы короткими участками вразбежку, чтобы стойку не повело. Про электроды и режим сварки подробно написано в статье про каркас туалета из профтрубы, для душа порядок тот же.

Аппарата нет — собирайте на болтах: стальные уголки 40×40, болты М8 с шайбами в каждом узле, сверло по металлу. Болтовой узел слабее сварного, поэтому укосины ставят в обе боковые стенки, а не только в заднюю. Гайки подтягивают сразу после первого налива бака и потом раз в сезон. Отверстия после сверла красят: голая сталь в них ржавеет первой.

Как каркас держит бак на 200 литров

Двести литров воды весят 200 кг, плюс вес самого бака (смотрите паспорт). На каждую из четырёх стоек приходится около 55 кг. По формуле Эйлера для шарнирного опирания стойка 40×40×2 мм высотой 2,3 м выдерживает на сжатие около 2,8 т (момент инерции 7,3 см⁴, модуль упругости 206 ГПа), то есть запас в десятки раз. Бояться стоит не за стойки, а за перемычки под баком.

Перемычка 40×40×2 длиной 0,92 м, на которую в худшем случае придётся половина воды (100 кг) серединой, работает на изгиб с напряжением около 63 МПа. Предел текучести стали Ст3 порядка 245 МПа, запас вчетверо. Это наша прикидка, она не заменяет проекта, но для дачной секции её хватает. Перемычки ставят под опорные рёбра бака, а не в промежуток между ними.

Ветер опаснее воды: пустой бак на высоте 2,3 м парусит, а стенки кабины ловят порывы. Поэтому к нижним концам стоек приваривают лапы из полосы и ставят их на бетонные блоки, закрепив анкерами.

Защита от ржавчины и обшивка

Красят каркас после сварки и до обшивки, пока подход есть со всех сторон. Шлак сбивают, окалину снимают лепестковым кругом, поверхность протирают растворителем, дальше идут два слоя грунт-эмали по металлу. Поверхности у каркаса около 4,4 м², при расходе 100–180 г/м² на слой хватит одной банки. Торцы заваривают кусочком листа или закрывают заглушками: в пустую трубу вода заходит через открытый торец и ржавит её изнутри. Выбор краски и подробности собраны в статье про покраску уличной кабины.

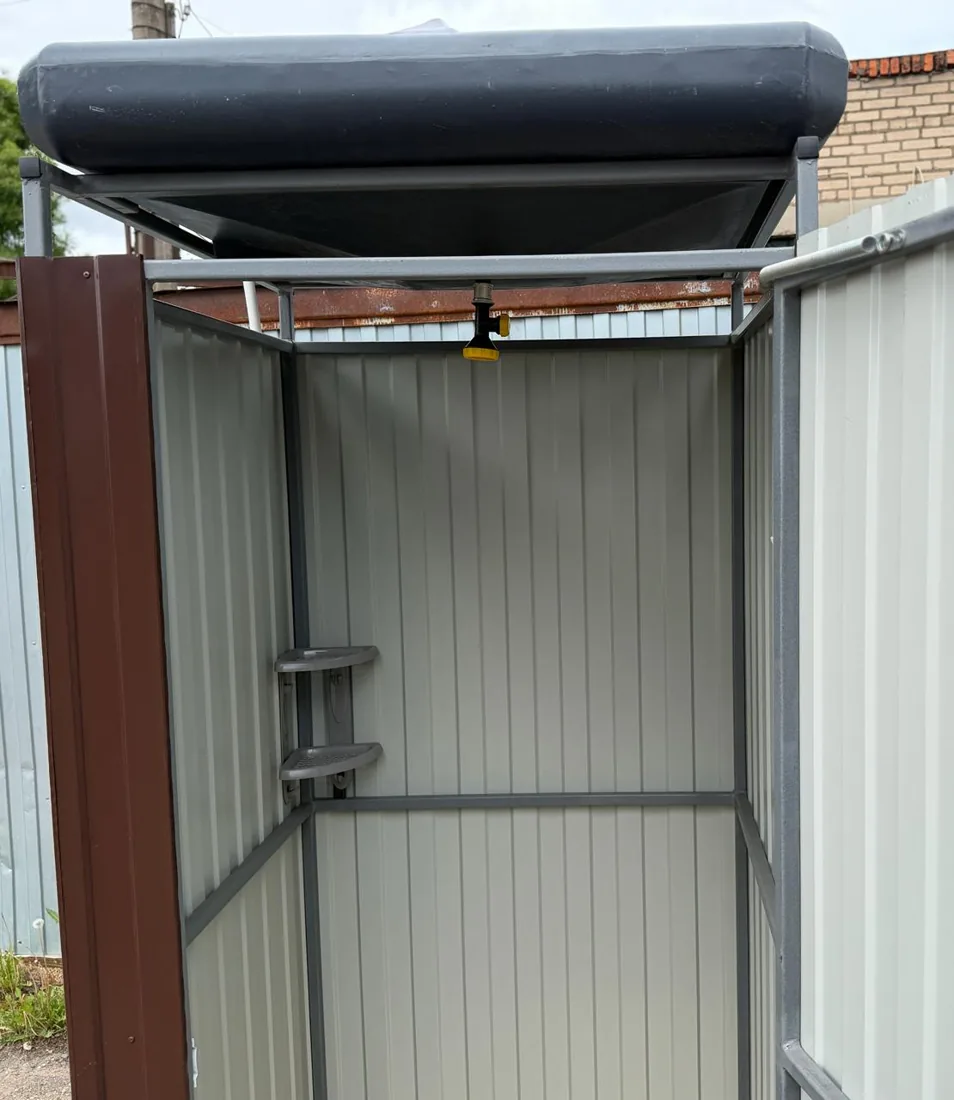

Обшивают профнастилом С8 с оцинковкой: листы крепят кровельными саморезами с прессшайбой по ригелям, нахлёст в одну волну. На четыре стенки с запасом уходит около 9 м². Крышу делать не надо, её роль выполняет бак. Изнутри на ригели можно повесить полку под мыло, как в готовых кабинах.

Смета: сколько стоит каркас и вся кабина

Считаем кабину 1×1×2,3 м с профнастилом и баком, без нагревателя. Цены — по ценам магазинов на октябрь 2026 года (Москва и область).

Сверху лягут саморезы, петли, шпингалет, заглушки, блоки под лапы и настил. Поштучно это копейки, вместе обычно 1,5–3 тыс. ₽ (оценка, считайте по своему списку). С мелочью выходит 23–24,5 тыс. ₽, а без бака около 15–16,5 тыс. ₽. Слив воды и пол в смету не входят, о них рассказано в статье про летний душ целиком.

По времени это два выходных и пара вечеров у человека со сваркой: вечер на раскрой и зачистку, день на каркас, вечер на покраску, день на обшивку, лапы и бак. Новичок на болтах потратит больше. Оценку мы дали сами, в нормативах её нет.

Когда проще купить готовую кабину

Каркас самому — это 23–24,5 тыс. ₽ и два выходных с вечерами при условии, что есть аппарат и руки. Готовый летний душ с баком на 200 литров мы продаём от 45 000 ₽, с раздевалкой — от 65 000 ₽. Подогрев воды добавляет 7 000 ₽, а душевая с подогревом сразу стоит от 48 000 ₽. Для простой секции разница с самоделкой около 21 тыс. ₽. Кабина весит 100–120 кг, приезжает собранной и встаёт на ровную утрамбованную площадку без фундамента. Если душ нужен на объект и требуются договор с накладной, варить нечем или не хочется возиться с покраской и швами, проще взять готовую. Модели и комплектации описаны на странице про уличную душевую кабину, а как расставить душ и туалет на участке — в статье туалет и душ на даче.

Частые вопросы

Какая профильная труба нужна для каркаса летнего душа?

Стойки, обвязки и перемычки под бак делают из трубы 40×40×2 мм, ригели, раму двери и укосину — из 20×20×2 мм. Стенку тоньше 2 мм в мокром душе брать не стоит.

Сколько профильной трубы уходит на душ 1×1 м высотой 2,3 м?

Около 18,4 м трубы 40×40 и 14 м трубы 20×20. Покупают четыре хлыста по 6 м сечением 40×40 и три хлыста сечением 20×20, всего около 78 кг металла.

Выдержит ли каркас бак на 200 литров?

Да, с большим запасом. На каждую стойку приходится около 55 кг при предельной нагрузке около 2,8 т по формуле Эйлера. Внимательнее нужно с ветром: к опорам приваривают лапы и ставят их на бетонные блоки.

Можно ли собрать душ из профтрубы без сварки?

Можно, на стальных уголках 40×40 и болтах М8. Ставьте укосины в обе боковые стенки, гайки подтяните после первого налива бака и красьте отверстия после сверла.

Во сколько обойдётся кабина из профтрубы с баком?

Материалы по таблице — около 21,3–21,5 тыс. ₽ плюс 1,5–3 тыс. ₽ на мелочь, то есть 23–24,5 тыс. ₽ по ценам октября 2026 года. Готовая кабина с баком на 200 литров начинается от 45 000 ₽.
