Чертёж уличного туалета с размерами: габариты, каркас, пошаговая сборка

Размеры уличного туалета: с каких цифр начинать чертёж

Начните с плана: 1,0 м по фронту и 1,2 м в глубину. В такой коробке человек в зимней куртке разворачивается свободно, а шестиметровая доска режется на эти размеры почти без обрезков.

Высоту спереди и сзади берут разную, чтобы крыша сама сбрасывала воду и снег: 2,2 м у двери и 1,95 м у задней стенки. Перепад в 250 мм на глубине 1,2 м даёт уклон около 12 градусов.

Сразу оговорюсь про «стандартные размеры»: норматива на уличный туалет нет, все цифры ниже — сложившаяся дачная практика (подробнее — в статье туалет своими руками или готовый). А вот расположение норма задаёт: не меньше 20 м до жилых домов и 50 м до нецентрализованного источника питьевой воды общего пользования (п. 19 СанПиН 2.1.3684-21).

Домиком, скворечником или шалашом: какую форму заложить в проект

Форма меняет и расход доски, и сложность работы, поэтому её выбирают до чертежа.

• Скворечник. Прямые стены, односкатная крыша с уклоном назад. Все стойки вертикальные, косых резов почти нет. Строите первый раз — берите её.
• Домиком. Те же стены, но крыша двускатная. Рядом с домом смотрится аккуратнее, зато добавляет два фронтона и возню с резкой.
• Шалаш. Боковые стены идут от земли к коньку, передняя и задняя стали треугольными. Доски уходит больше, а внутри теснее: стены сходятся на высоте головы.

Дальше размеры даны для скворечника: две другие формы получаются заменой верхнего пояса и крыши.

Материалы на дачный туалет: список с количеством

Список собран под коробку 1,0 × 1,2 м высотой 2,2 м спереди. Пиломатериал берите с запасом процентов в десять: часть уйдёт в подрезку, а пара досок окажется винтом.

Останется мелочь: крышка сиденья от унитаза, кусок рубероида под обвязку, москитная сетка на продух. Розетку и лампочку ставьте сразу, пока стены открыты.

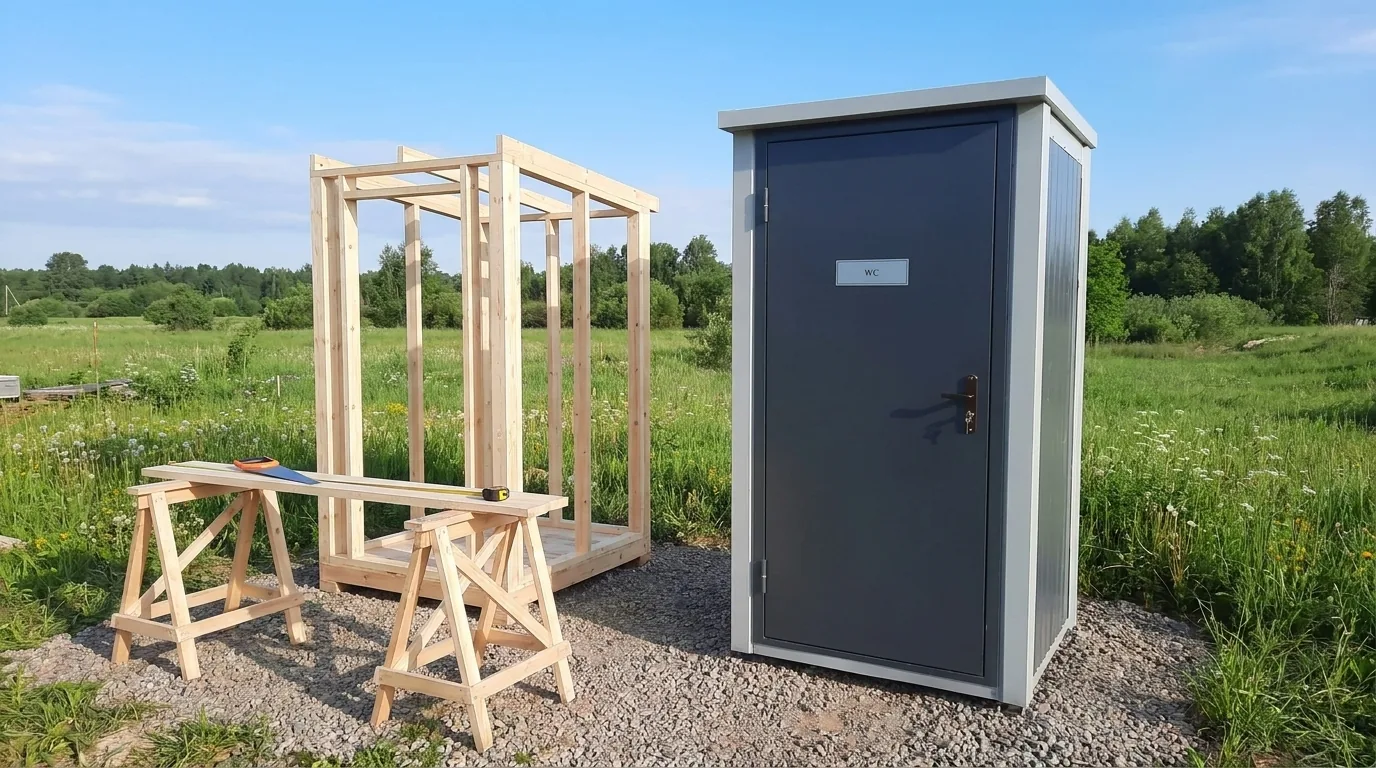

Каркас и пол: как вяжется коробка

Каркас начинают с нижней обвязки — прямоугольника 1,0 × 1,2 м из бруса 100 × 100. По углам брус соединяют вполдерева или ставят встык на уголки; прочности хватит и там, и там, но вполдерева ровнее держит геометрию. Обвязку кладут не на грунт, а на шесть блоков: четыре по углам и два посередине. Между блоком и брусом — два слоя рубероида, иначе низ каркаса тянет влагу и через три-четыре сезона начинает гнить.

Стойки ставят по углам: две передние по 2,2 м, две задние по 1,95 м. К обвязке их сажают на уголки и сразу подпирают укосинами из обрезков — без них коробка гуляет ромбом, пока не пришита обшивка. Сверху стойки связывают поясом из доски 50 × 100, на него потом лягут стропила.

Пол настилают на две лаги 50 × 100, врезанные в обвязку заподлицо. Доску берите сороковку: двадцатипятка на таком пролёте тонковата. Под тумбой пол не сплошной — там оставляют проём над ямой или баком, а края проёма подшивают бруском.

Обшивка, крыша и вентиляция

Стены обшивают снаружи доской 25 мм внахлёст или вагонкой в шпунт. Внахлёст проще: доски идут горизонтально с перекрытием в 20–30 мм, и щели от усушки закрываются сами. Вагонка опрятнее, но требует ровного каркаса и сухого материала.

Крышу собирают из четырёх-пяти стропил 50 × 100 с шагом около 500 мм, поверх кладут обрешётку из двадцатипятки и профнастил. Свес делают со всех сторон: 200–250 мм с боков и спереди, 300 мм сзади. Будку без свеса дождь съедает с нижних досок у двери.

Вытяжку ставят всегда. Трубу 110 мм ведут от ямы или тумбы вдоль задней стенки и поднимают на 400–500 мм выше крыши, сверху надевают колено или дефлектор. Тянет в ней от разницы температур, поэтому тёмная труба на солнце работает бодрее светлой в тени. Что ещё влияет на запах, разобрано отдельно: запах в уличном туалете. Над дверью дополнительно прорезают продух 200 × 400 мм и затягивают его москитной сеткой.

Дверь и сиденье: размеры, которые решают удобство

Проём делайте 700 × 1800 мм. Шестьсот миллиметров, которые советуют чаще всего, — летний минимум: в куртке и с ведром там уже неудобно. Полотно собирают из той же доски на двух поперечинах и обязательно с укосиной от нижней петли вверх, иначе за сезон дверь провиснет. Петли берут накладные, три штуки, и навешивают створку наружу: внутрь она откроется прямо на тумбу.

Тумбу-стульчак делают во всю ширину вдоль задней стенки: 600 мм в глубину, 400 мм в высоту. Четыреста миллиметров взяты не с потолка — это привычная высота унитаза: ноги стоят ровно, и вставать легко даже пожилому человеку. Отверстие вырезают овалом 250 × 300 мм, центр — в 300 мм от задней стенки. Крышку ставьте от унитаза: она прилегает плотнее самодельного щита и лучше держит запах.

Пошаговая сборка уличного туалета

Порядок работ такой. На сам домик уходит два-три выходных, если доска уже лежит на участке.

1. Место и разметка. Проверьте расстояния до дома, забора и колодца и прикиньте, где встанет ассенизаторская машина. Цифры — в статье про расстояние от туалета до забора.
2. Яма или бак. Копают котлован, опускают кольца с глухим днищем или ставят готовую ёмкость, выводят люк наружу. Объём и требования к дну — в статье про яму под уличный туалет.
3. Опоры. Шесть блоков выставляют по уровню, разбег — не больше пары миллиметров.
4. Нижняя обвязка и лаги. Собирают прямоугольник, сводят диагонали с точностью до 3–5 мм и кладут его на рубероид.
5. Стойки и верхний пояс. Четыре стойки, временные укосины, пояс из доски 50 × 100 по кругу.
6. Крыша. Стропила с шагом 500 мм, обрешётка, профлист на кровельные саморезы с уплотнителем.
7. Обшивка. Доску пришивают снизу вверх внахлёст, начиная с задней стенки.
8. Пол, тумба, дверь. Настил, каркас тумбы, вырез отверстия, навеска двери.
9. Вытяжка и свет. Труба вдоль задней стенки, продух над дверью, лампа и розетка.
10. Покраска. Два слоя антисептика или краски, не жалея — по торцам досок и по нижней обвязке. Оттуда дерево сдаёт первым.

Где чаще всего ошибаются

• Каркас ставят прямо на землю. Нижний брус мокнет от грунта и от брызг, и трёх сезонов ему хватает. Блоки и рубероид стоят копейки.
• Забывают про укосины. Пока идёт обшивка, коробку ведёт ромбом, и дверь потом не закрывается, сколько ни строгай полотно.
• Крыша без свеса или с уклоном вперёд. В первом случае вода льётся по стене, во втором — прямо на порог.
• Берут сырую доску. Она досыхает уже в стене: в обшивке расходятся щели, а саморезы выходят шляпками наружу.
• Делают яму без дна. П. 21 СанПиН 2.1.3684-21 требует у выгреба водонепроницаемую подземную ёмкостную часть, а п. 22 — вывоз стоков не реже раза в полгода.

Во что выходит уличный туалет по деньгам и времени

Цены сняты с сайтов московских поставщиков в сентябре 2026 года. Это порядок величины, а не смета. Петли, шпингалет и крепёж добавят ещё пару тысяч.

Сложите нижние и верхние цены — на сам домик выйдет примерно 15–25 тыс. ₽ без ямы, доставки и работы. Яма обходится дороже будки: кольца, манипулятор, земляные работы. Дальше туалет просит внимания каждый год, а лет через семь-десять меняют нижние венцы и пол. Зимой в дощатой коробке холодно: нужен утеплитель по стенам и электричество под обогреватель. Про материалы мы написали отдельно: чем утеплить уличный туалет.

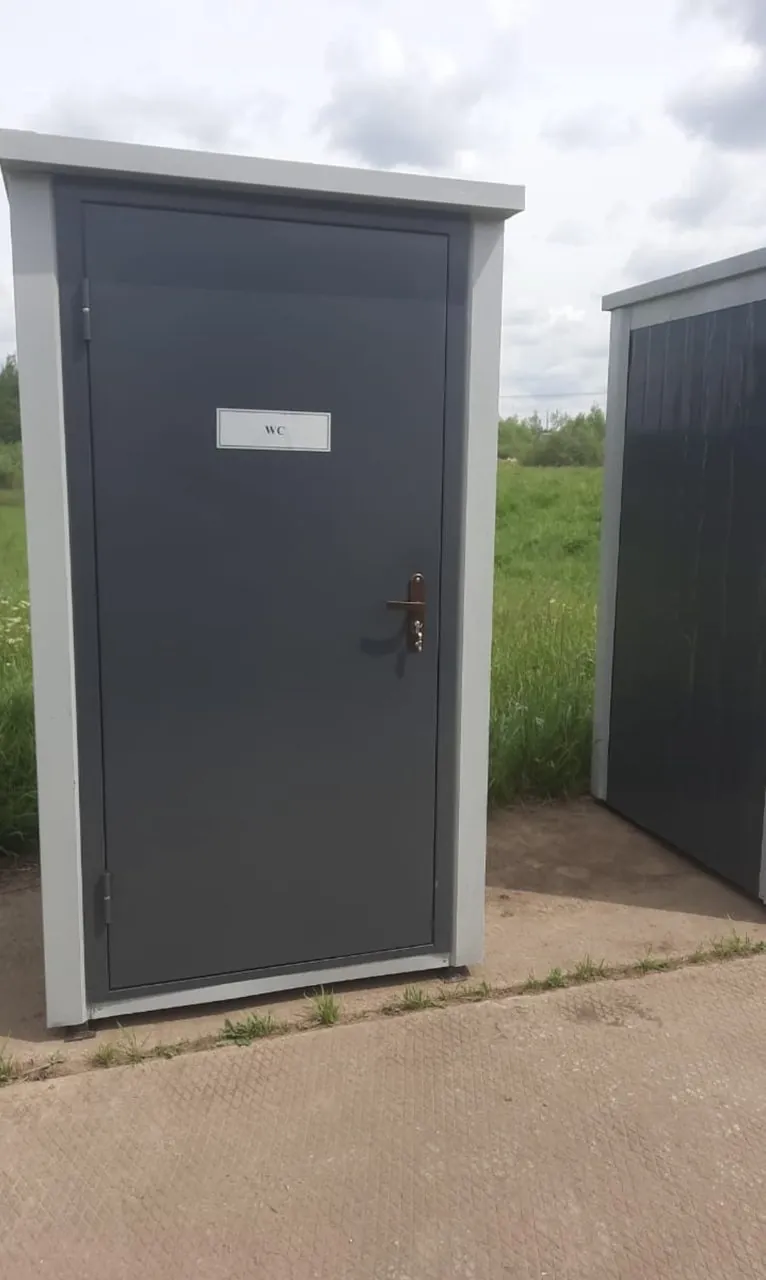

Когда проще взять готовую кабину

Если возиться со стройкой и ямой не хочется, посмотрите на готовую кабину. Мы делаем такие в Подмосковье: 130 × 130 × 230 см, каркас металлический, стены, пол и дверь из сэндвич-панелей 50 мм. Внутри свет, розетка, раковина и обогреватель на 220 В, поэтому кабина держит мороз до −40 °C. Исполнение с баком на 250 л (примерно 500 посещений) стоит от 168 000 ₽, и яма ему не нужна; с унитазом под канализацию — от 182 000 ₽. Кабину привозят готовой: поставить на ровную площадку и включить в розетку. Модели и цены — в каталоге, про зиму подробно — на странице зимнего утеплённого туалета, а габариты — в статье про размеры туалетных кабин. Покупной домик из дерева мы сравнили с кабиной здесь: деревянный дачный туалет.

Если обшивка будет из ОСБ, а не из доски, посмотрите отдельный разбор: туалет из ОСБ. Домик с двускатной крышей, «теремок», со своими размерами и сметой разобран здесь: туалет-теремок своими руками.

Частые вопросы

Какие размеры у дачного туалета считаются стандартными?

Норматива на уличный туалет нет, поэтому «стандарт» — это дачная практика: 1,0 × 1,2 м в плане, 2,2 м высоты спереди и 1,95 м сзади. Дверной проём делают 700 × 1800 мм, сиденье поднимают на 400 мм от пола.

Какая ширина уличного туалета нужна, чтобы не было тесно?

Метр по фронту — нижняя комфортная граница: в такой кабине человек в зимней куртке не упирается плечами в стены. Уже метра делают только под совсем маленький участок, и зимой это сразу чувствуется.

Сколько материала уходит на уличный туалет из дерева?

На коробку 1,0 × 1,2 м нужно 4 бруса 100 × 100 × 6000, 8 досок 50 × 100 на пояс и стропила, около 14 досок 25 × 150 на обшивку, 2 доски-сороковки на пол и примерно 4 м² профлиста. Плюс 6 бетонных блоков под обвязку и труба 110 мм на вытяжку.

Какой уклон крыши сделать у дачного туалета?

Перепад 250 мм между передней и задней стенкой на глубине 1,2 м даёт около 12 градусов, и этого хватает для дождя и мокрого снега. Уклон ведут назад, а свес оставляют со всех сторон: 200–250 мм с боков и спереди, 300 мм сзади.

Как сделать уличный туалет своими руками пошагово?

Порядок такой: разметка места, яма или бак, блоки под опоры, нижняя обвязка с лагами, стойки с укосинами и верхним поясом, крыша, обшивка, пол с тумбой и дверью, вытяжка, покраска. На сам домик уходит два-три выходных.

Нужна ли вытяжка, если туалет стоит на улице?

Нужна. Трубу 110 мм ведут от ямы или тумбы вдоль задней стенки и поднимают на 400–500 мм выше крыши, а над дверью прорезают продух с москитной сеткой. Без трубы запах остаётся внутри кабины, как её ни проветривай.
